چگونه ظرفیت تجهیزات انتقال مواد را برای یک خط تولید محاسبه کنیم؟
در دنیای مدرن ماشین‌سازی، طراحی یک خط تولید کارآمد تنها به انتخاب ماشین‌آلات فرآیندی محدود نمی‌شود؛ بلکه شریان‌های حیاتی این خطوط، یعنی تجهیزات انتقال مواد، نقشی تعیین‌کننده در بهره‌وری نهایی ایفا می‌کنند. اشتباه در محاسبه ظرفیت این تجهیزات می‌تواند به بروز گلوگاه‌های تولیدی (Bottlenecks) منجر شود که هزینه‌های سنگینی را به واحد صنعتی تحمیل می‌کند. برای دستیابی به یک طراحی دقیق، باید میان سرعت تولید ماشین‌آلات اصلی و نرخ جریان مواد در تجهیزات انتقال، همگامی کاملی برقرار باشد. این فرآیند فراتر از یک ضرب و تقسیم ساده است و نیاز به درک عمیق از خواص فیزیکی مواد و رفتار دینامیکی آن‌ها در طول مسیر دارد.
تجربه نشان داده است که بسیاری از طراحان نوپا تنها به ظرفیت اسمی اعلام شده توسط سازندگان اکتفا می‌کنند، در حالی که ظرفیت عملیاتی همواره تحت تأثیر متغیرهای محیطی و فیزیکی قرار دارد. برای مثال، جابه‌جایی ۵۰ تن در ساعت گندم با جابه‌جایی همان مقدار پودر میکرونیزه معدنی، چالش‌های کاملاً متفاوتی را به همراه دارد. در این مقاله، به بررسی دقیق متدولوژی محاسبات و استانداردهای لازم برای تعیین ابعاد و قدرت تجهیزات جابه‌جایی می‌پردازیم تا بهینه‌ترین خروجی برای خط تولید شما تضمین شود.
پارامترهای فیزیکی زیربنایی در محاسبات ظرفیت
پیش از آنکه به سراغ فرمول‌های ریاضی برویم، باید ماهیت ماده‌ای که قرار است منتقل شود را کالبدشکافی کنیم. دانسیته توده‌ای (Bulk Density) اولین و مهم‌ترین پارامتری است که حجم اشغال شده توسط ماده را در واحد جرم تعیین می‌کند. در پروژه‌های صنعتی، ما معمولاً با دو نوع دانسیته سر و کار داریم: دانسیته ساکن و دانسیته دینامیک. مواد در هنگام حرکت بر روی نوار نقاله یا درون اسکرو کانوایر، به دلیل لرزش و جابه‌جایی، تمایل به فشرده شدن یا هوادهی (Aeration) دارند که این امر مستقیماً بر حجم واقعی منتقل شده در هر ساعت تأثیر می‌گذارد.
علاوه بر دانسیته، زاویه استقرار (Angle of Repose) و زاویه اصطکاک داخلی مواد نیز در تعیین مقطع عرضی بار بر روی تجهیزات انتقال نقش حیاتی دارند. برای مثال، در طراحی کانوایرهای تسمه‌ای، هرچه زاویه استقرار ماده بیشتر باشد، می‌توان مقدار بار بیشتری را در واحد طول تسمه بدون ریزش از کناره‌ها جای داد. عدم توجه به این ویژگی‌های فیزیکی باعث می‌شود که تجهیز طراحی شده یا بیش از حد بزرگ (Oversized) باشد که منجر به اتلاف انرژی می‌شود، و یا کمتر از نیاز (Undersized) که باعث سرریز مواد و توقف خط تولید خواهد شد.
تأثیر توزیع اندازه ذرات بر جریان مواد
توزیع اندازه ذرات (Particle Size Distribution) به طور مستقیم بر ضریب پرشدگی تجهیزات تأثیر می‌گذارد. در تجهیزاتی مانند الواتورهای کاسه‌ای یا اسکرو کانوایرها، وجود ذرات با ابعاد بسیار متفاوت می‌تواند باعث سایش نامتقارن و تغییر در راندمان حجمی شود. ذرات درشت‌تر معمولاً فضای خالی بیشتری را ایجاد می‌کنند، در حالی که پودرهای نرم ممکن است چسبندگی بالایی داشته باشند و به بدنه تجهیز بچسبند. این چسبندگی، قطر موثر انتقال را کاهش داده و در درازمدت ظرفیت واقعی را به شدت پایین می‌آورد.
در پروژه‌های حساس، پیشنهاد می‌شود که تست‌های آزمایشگاهی برای تعیین دقیق رفتار مواد در شرایط تحت فشار انجام شود. به یاد داشته باشید که رطوبت مواد نیز یک متغیر مخرب است؛ افزایش تنها ۵ درصد رطوبت در برخی مواد معدنی می‌تواند خاصیت روان‌شوندگی آن‌ها را به کلی تغییر داده و نرخ خروجی سیستم را تا ۳۰ درصد کاهش دهد. بنابراین، شناخت دقیق متریال، سنگ‌بنای هرگونه محاسبه ظرفیت انتقال مواد به صورت علمی و دقیق است.
فرمولاسیون و مبانی ریاضی محاسبه ظرفیت
اصلی‌ترین فرمول برای محاسبه ظرفیت جابه‌جایی مواد (T) بر حسب تن در ساعت، حاصل‌ضرب مساحت مقطع بار (A)، سرعت حرکت (V) و دانسیته توده‌ای ماده (ρ) است. این فرمول ساده در ظاهر، در عمل پیچیدگی‌های زیادی دارد. برای کانوایرهای تسمه‌ای، مساحت مقطع بار تابعی از عرض تسمه، زاویه ترایینگ (Idler Trough Angle) و زاویه استقرار ماده است. در این میان، باید ضریب اشغال یا بهره‌وری را نیز لحاظ کرد تا نوسانات تغذیه ورودی باعث اختلال در عملکرد نشود.
یکی از اشتباهات رایج، نادیده گرفتن شیب مسیر انتقال است. با افزایش زاویه شیب کانوایر، ظرفیت تئوریک کاهش می‌یابد؛ چرا که نیروی گرانش باعث تمایل مواد به بازگشت به عقب یا ریزش می‌شود. در طراحی‌های مهندسی، از ضرایب اصلاحی (Inclination Factors) برای تعدیل خروجی نهایی استفاده می‌کنیم. جالب است بدانید که در شیب‌های تند (بیش از ۱۸ درجه برای تسمه‌های معمولی)، ظرفیت ممکن است تا ۴۰ درصد نسبت به حالت افقی افت پیدا کند. در این مرحله، استفاده از راهکارهای انتقال مواد پیشرفته مانند تسمه‌های پله‌دار (Cleated Belts) ضرورت می‌یابد.
“طراحی سیستم‌های انتقال مواد تنها یک مسئله مکانیکی نیست؛ بلکه مدیریت جریان ارزش در اکوسیستم تولید است. هر ۱۰ درصد خطا در محاسبات ظرفیت، می‌تواند منجر به افت ۳۰ درصدی کارایی کل تجهیزات (OEE) در یک خط تولید پیچیده شود.” – مارک ریچاردز، مهندس ارشد لجستیک صنعتی در اروپای مرکزی.

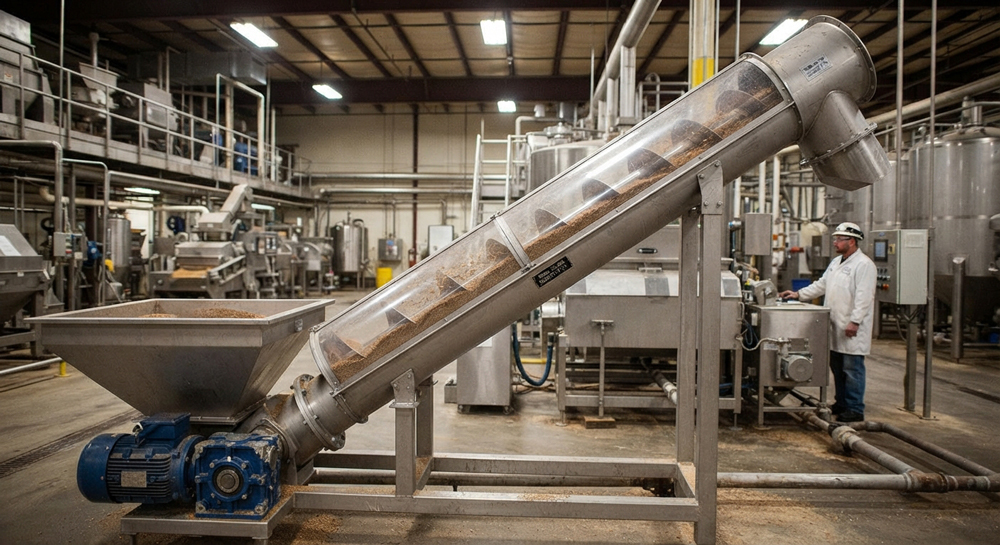

محاسبه ظرفیت در کانوایرهای مارپیچ (Screw Conveyors)
در اسکرو کانوایرها، ظرفیت تحت تأثیر قطر مارپیچ، گام پیچ (Pitch)، سرعت دوران (RPM) و ضریب پرشدگی (Loading Ratio) قرار دارد. برای مواد ساینده، معمولاً ضریب پرشدگی را زیر ۳۰ درصد در نظر می‌گیریم تا از استهلاک سریع قطعات جلوگیری شود، اما برای مواد نرم و غیرساینده این عدد می‌تواند تا ۴۵ درصد افزایش یابد. فرمول ظرفیت در اینجا به جای مساحت آزاد، بر اساس حجم جابه‌جا شده در هر دور چرخش استوار است. سرعت دوران نیز نباید از حد مجاز فراتر رود، زیرا نیروی گریز از مرکز می‌تواند باعث پرتاب مواد به دیواره‌ها و کاهش راندمان انتقال شود.
نکته فنی بسیار مهم در اینجا، رابطه معکوس بین قطر اسکرو و سرعت دوران بهینه است. در صنایع سنگین، استفاده از اسکروهای با قطر زیاد و سرعت پایین همیشه بر اسکروهای کوچک و پرسرعت ترجیح داده می‌شود، زیرا نه تنها ظرفیت پایدارتری ایجاد می‌کنند، بلکه هزینه‌های نگهداری را به شکل چشم‌گیری کاهش می‌دهند. انتخاب صحیح تجهیزات انتقال مواد در این مرحله مستلزم تعادل میان هزینه‌های سرمایه‌ای (CAPEX) و هزینه‌های عملیاتی (OPEX) است.
مراحل گام‌به‌گام برای محاسبه ظرفیت در یک خط تولید واقعی
برای شروع محاسبات، ابتدا باید “نرخ تقاضای پیک” را تعیین کنید. خط تولید شما ممکن است در ساعت به طور متوسط ۱۰ تن مواد نیاز داشته باشد، اما در لحظاتی به دلیل نوسانات فرآیندی، این نیاز به ۱۵ تن برسد. تجهیز انتقال باید بر اساس این نرخ پیک طراحی شود. در مرحله دوم، مشخصات فیزیکی دقیق ماده را در بدترین شرایط (بیشترین رطوبت و کمترین سایز) استخراج کنید. سپس با انتخاب نوع تجهیز (تسمه‌ای، زنجیری، بادی یا اسکرو)، پارامترهای هندسی اولیه را تعیین نمایید.
در لیست زیر، مراحل کلیدی که باید در دفترچه محاسبات فنی خود لحاظ کنید آورده شده است:
- تعیین حداکثر نرخ خروجی مورد نیاز (Peak Feed Rate) با ضریب اطمینان ۱.۱ تا ۱.۲.
- اندازه‌گیری دانسیته توده‌ای واقعی و زاویه استقرار در آزمایشگاه.
- انتخاب سرعت خطی مناسب (برای تسمه نقاله معمولاً بین ۰.۵ تا ۲.۵ متر بر ثانیه بسته به نوع ماده).
- محاسبه توان موتور مورد نیاز با لحاظ کردن اصطکاک، شیب و بارهای استارت تحت بار.
- بررسی محدودیت‌های فضایی و شعاع قوس‌های مسیر انتقال.
اجازه دهید مثالی از یک کارخانه تولید سیمان بزنیم. برای انتقال کلینکر داغ، استفاده از کانوایر لاستیکی معمولی اشتباه است؛ حتی اگر محاسبات ظرفیت درست باشد، متریال تجهیز در برابر حرارت دوام نمی‌آورد. در اینجا ما از کانوایرهای پانلی (Apron Conveyors) استفاده می‌کنیم. در این تجهیزات، سرعت جابه‌جایی پایین‌تر است (معمولاً زیر ۰.۳ متر بر ثانیه) تا سایش کاهش یابد، بنابراین برای جبران ظرفیت، باید عرض و عمق پانل‌ها را به طور قابل توجهی افزایش داد.
مقایسه ظرفیت و کارایی تجهیزات مختلف انتقال مواد
انتخاب تکنولوژی مناسب، نیمی از راه محاسبات است. هر تجهیز دارای یک “محدوده عملکرد بهینه” است که عبور از آن باعث افت شدید راندمان می‌شود. در جدول زیر، مقایسه‌ای کلی بین سه نوع از پرکاربردترین تجهیزات انتقال مواد بر اساس ویژگی‌های ظرفیتی و عملیاتی ارائه شده است تا دید بهتری برای انتخاب نهایی داشته باشید:
| نوع تجهیز | ظرفیت معمول (تن بر ساعت) | حداکثر شیب مجاز | مناسب برای مواد… | ملاحظات نگهداری |
|---|---|---|---|---|
| کانوایر تسمه‌ای | ۵۰ تا ۱۰۰۰۰+ | ۱۸ – ۲۰ درجه | فله، دانه‌بندی شده، سنگین | کم (بازدید دوره‌ای رولیک‌ها) |
| اسکرو کانوایر | ۵ تا ۱۵۰ | ۳۰ – ۴۵ درجه | پودری، ریز، نیمه مرطوب | متوسط (تعویض بوش و یاتاقان) |
| الواتور کاسه‌ای | ۱۰ تا ۶۰۰ | ۹۰ درجه (عمودی) | غلات، مواد شیمیایی، پودرها | بالا (تنظیم کشش زنجیر/تسمه) |
همانطور که در جدول مشاهده می‌کنید، برای ظرفیت‌های بسیار بالا عملاً گزینه‌ای جز کانوایرهای تسمه‌ای وجود ندارد. اما اگر محدودیت فضا داشته باشید و بخواهید مواد را به صورت عمودی به بالای یک سیلو منتقل کنید، الواتور کاسه‌ای با وجود هزینه‌های نگهداری بالاتر، تنها راهکار منطقی است. در اینجا محاسبه ظرفیت انتقال مواد باید با دقت در حجم هر کاسه و فاصله بین آن‌ها انجام شود تا در سرعت‌های بالا، مواد به دلیل نیروی گریز از مرکز به داخل چاهک الواتور بازنگردند (Back-legging).
نکات کلیدی در بهینه‌سازی توان مصرفی و ظرفیت
یک متخصص با‌تجربه می‌داند که ظرفیت بالا همیشه به معنای مصرف انرژی بیشتر نیست. استفاده از درایوهای فرکانس متغیر (VFD) به شما این امکان را می‌دهد که سرعت انتقال را با نرخ تولید لحظه‌ای هماهنگ کنید. این کار نه تنها استهلاک مکانیکی را کاهش می‌دهد، بلکه در زمان‌هایی که خط تولید با ظرفیت پایین کار می‌کند، از اتلاف انرژی جلوگیری می‌نماید. طبق آمارهای صنعتی، بهینه‌سازی سرعت انتقال می‌تواند مصرف برق را در بخش جابه‌جایی مواد تا ۲۵ درصد کاهش دهد.
نکته دیگر، استفاده از سنسورهای وزن (Load Cells) بر روی تسمه نقاله‌هاست. با داشتن داده‌های لحظه‌ای از وزن مواد عبوری، سیستم کنترل می‌تواند به صورت خودکار سرعت را تنظیم کند تا همیشه در بهینه‌ترین نقطه نمودار راندمان باقی بماند. این رویکرد در کارخانجات مدرن تحت عنوان “هوشمندسازی انتقال مواد” شناخته می‌شود و نقش بسزایی در پایداری خط تولید دارد.
“بزرگترین دشمن ظرفیت در سیستم‌های مکانیکی، لرزش و عدم هم‌راستایی است. حتی اگر تمام فرمول‌ها درست باشند، یک شاسی ضعیف یا رولیک‌های نامرغوب می‌توانند با ایجاد مقاومت کاذب، ظرفیت خروجی را تا ۱۵ درصد تحت‌الشعاع قرار دهند.” – بخشی از راهنمای طراحی انجمن سازندگان تجهیزات انتقال مواد (CEMA).
چالش‌های محیطی و تاثیر آن بر خروجی نهایی
در نهایت، نباید از تأثیر عوامل محیطی غافل شد. در مناطق با رطوبت بالا یا دمای بسیار پایین، رفتار مواد به شدت تغییر می‌کند. یخ‌زدگی مواد بر روی تسمه یا در درگاه‌های خروجی اسکرو می‌تواند ظرفیت را به صفر برساند. همچنین، گرد و غبار ناشی از انتقال مواد خشک نه‌تنها یک خطر ایمنی و زیست‌محیطی است، بلکه به معنای از دست رفتن بخشی از محصول (Product Loss) است. در محاسبات دقیق، ما همواره ضریبی را برای “تلفات انتقال” در نظر می‌گیریم.
برای غلبه بر این چالش‌ها، استفاده از سیستم‌های پوشیده (Enclosed Conveyors) توصیه می‌شود. این سیستم‌ها علاوه بر حفظ سلامت محیط زیست، از ورود رطوبت خارجی به مواد جلوگیری کرده و ظرفیت محاسباتی را در طول فصول مختلف سال ثابت نگه می‌دارند. به یاد داشته باشید که یک طراحی برنده، طراحی است که در سخت‌ترین شرایط اقلیمی نیز بتواند خروجی مورد نظر خط تولید را تأمین کند، نه فقط در شرایط ایده‌آل کارخانه در روز افتتاحیه.
در مجموع، محاسبه ظرفیت تجهیزات انتقال، ترکیبی از علم فیزیک، ریاضیات مهندسی و تجربه کارگاهی است. با در نظر گرفتن دقیق پارامترهایی چون دانسیته دینامیک، زوایای انتقال، و استفاده از تکنولوژی‌های کنترلی، می‌توان سیستمی طراحی کرد که قلب تپنده خط تولید شما باشد و بدون کمترین وقفه، جریان مواد را مدیریت کند. همواره سعی کنید در محاسبات خود، نگاهی به توسعه‌های آتی خط تولید نیز داشته باشید تا تجهیزات انتخاب شده، قابلیت ارتقا در آینده را داشته باشند.
