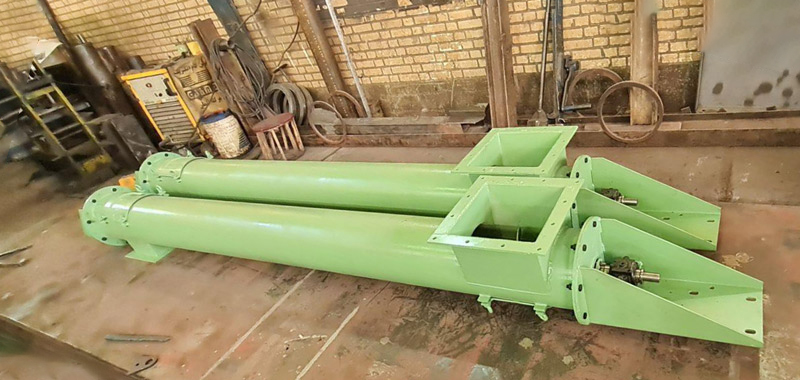

اسکرو کانوایر چیست؟
اسکرو کانوایر یکی از سیستمهای مارپیچ برای انتقال مواد فلهای در صنایع گوناگون است. اسکرو کانوایر یا نقاله حلزونی، به طور معمول با اسامی دیگری مانند ماردون انتقال، پره اسکرو، کلیپس و غیره نیز شناخته میشود. این دستگاه برای انتقال مواد پودری، گرانولی و سایر مواد مشابه در مسافتهای کوتاه، بهصورت افقی، عمودی یا تحت زاویه، کاربرد دارد.
این سیستم از یک تیغهی مارپیچ فلزی تشکیل شده که بر روی یک شافت سوار شده است. این شافت درون یک لوله یا محفظه میچرخد و باعث جابهجایی مواد در بین گامهای پیچ میشود.
همانطور که اشاره شد، تنوع استفاده از این تکنولوژی در صنایع مختلف چشمگیر است که در ادامه به چند مورد از آن اشاره میشود.
مدل های اسکرو کانوایر

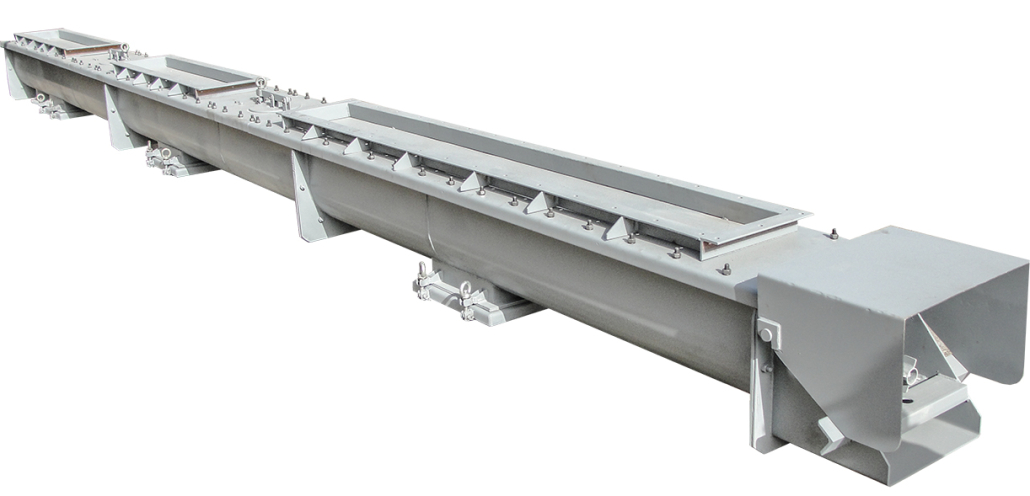

اسکرو کانوایر چیست و چرا طراحی آن اهمیت دارد؟
اسکرو کانوایر (Screw Conveyor) یا نقاله حلزونی، یکی از پرکاربردترین تجهیزات انتقال مواد فلهای در صنایع مختلف است که با استفاده از یک مارپیچ دوار، مواد را بهصورت پیوسته از نقطهای به نقطه دیگر منتقل میکند. سادگی در ساختار، قابلیت استفاده در مسیرهای افقی و شیبدار و امکان طراحی سفارشی باعث شده اسکرو کانوایر به انتخاب اول بسیاری از خطوط تولید صنعتی تبدیل شود.
اما برخلاف تصور رایج، اسکرو کانوایر یک تجهیز «عمومی و یکشکل» نیست. عملکرد صحیح این دستگاه کاملاً وابسته به طراحی مهندسیشده و متناسب با نوع ماده انتقالی است. هرگونه خطا در انتخاب قطر مارپیچ، گام پیچ، سرعت چرخش یا جنس متریال، میتواند منجر به استهلاک بالا، کاهش راندمان یا حتی توقف خط تولید شود.
نقش طراحی فنی در عملکرد اسکرو کانوایر
با توجه به تنوع بسیار زیاد مواد قابل انتقال، طراحی اسکرو کانوایر باید بر اساس مجموعهای از پارامترهای فنی انجام شود. این پارامترها شامل قطر مارپیچ، گام پیچ، ضخامت و جنس پرهها، سرعت دورانی و زاویه نصب دستگاه هستند که همگی در قالب جداول و محاسبات مهندسی تعیین میشوند.
در فرآیند طراحی، ویژگیهای فیزیکی مواد اهمیت حیاتی دارند؛ عواملی مانند دانهبندی، شکل ذرات، میزان چسبندگی، درصد رطوبت، جرم حجمی، روانروی و نحوه ریزش مواد مستقیماً بر نوع اسکرو و ساختار مارپیچ تأثیر میگذارند. نادیده گرفتن هر یک از این موارد، طراحی را از حالت مهندسی خارج کرده و دستگاه را به یک ریسک عملیاتی تبدیل میکند.
قابلیت ساخت اسکرو کانوایر با متریالهای متنوع در پرتو صنعت افق
یکی از مزیتهای رقابتی اسکرو کانوایر، امکان ساخت آن با فولادهای مختلف و متریالهای متناسب با شرایط کاری است. در شرکت پرتو صنعت افق، امکان فرمدهی فولاد از ضخامتهای پایین تا حدود ۳۰ میلیمتر فراهم است؛ موضوعی که دست طراح را برای پاسخگویی به شرایط سخت صنعتی کاملاً باز میگذارد.

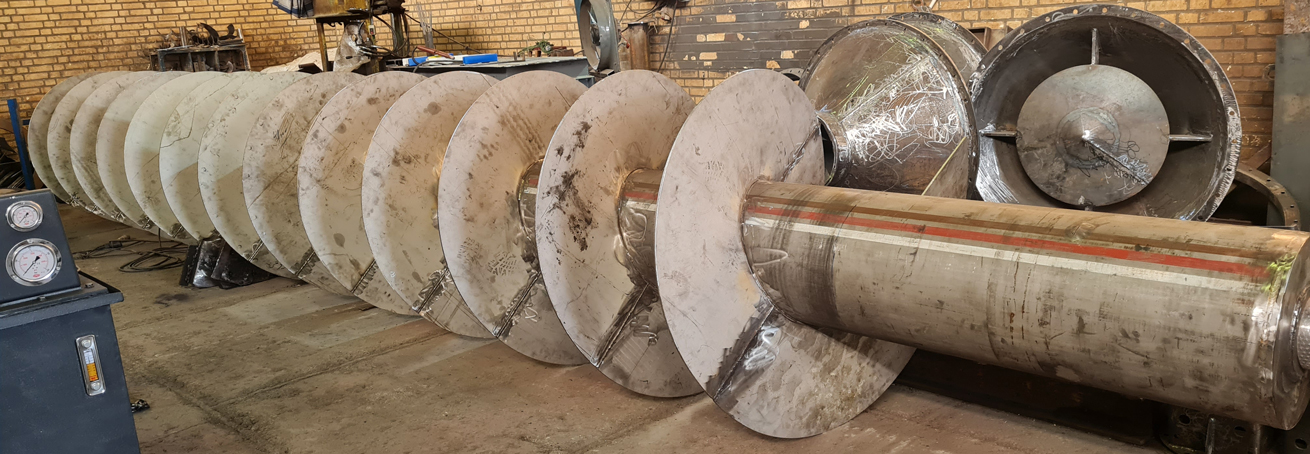

پرههای مارپیچ در این مجموعه با دقت بالا و مطابق استانداردهای مهندسی تولید میشوند. در این فرآیند، سطح مؤثر مارپیچ بهصورت دقیق محاسبه شده و پارامترهایی مانند جرم حجمی مواد، ظرفیت انتقال (تناژ در ساعت)، زاویه کاری دستگاه و میزان پرشوندگی گام پیچ بهطور همزمان در طراحی لحاظ میشوند. نتیجه این رویکرد، تولید اسکرو کانوایری است که هم از نظر دوام و هم از نظر راندمان، پاسخگوی نیاز واقعی خط تولید است، نه صرفاً یک تجهیز نمایشی.
کاربردهای اسکرو کانوایر در صنایع مختلف
به دلیل انعطافپذیری بالا در طراحی و ساخت، اسکرو کانوایر در طیف گستردهای از صنایع مورد استفاده قرار میگیرد، از جمله:
خطوط تولید کارخانجات پلیمری
صنایع شیمیایی و پتروشیمی
صنعت نفت و مشتقات آن
صنایع غذایی و کارخانجات آرد
صنایع دام، طیور و آبزیان
بخش کشاورزی
تصفیهخانهها، سازمان آب و محیط زیست
انباشت، انتقال و بارگیری مواد
صنایع فولاد و معادن
کارخانجات سرامیکسازی
کشتارگاهها و واحدهای فرآوری
این گستردگی کاربرد نشان میدهد که اسکرو کانوایر تنها یک تجهیز انتقال نیست، بلکه بخشی از منطق طراحی خط تولید محسوب میشود.
بررسی انواع اسکرو کانوایرهای انتقال مواد
با توجه به تفاوت چشمگیر مواد و شرایط کاری، اسکرو کانوایرها در انواع مختلفی طراحی و ساخته میشوند. اسکروهای ساده برای مواد روان و یکنواخت کاربرد دارند، در حالی که برای مواد چسبنده، مرطوب یا دارای دانهبندی نامنظم، از طراحیهای خاصتر مانند تغییر گام مارپیچ، افزایش ضخامت پرهها یا استفاده از متریالهای مقاومتر استفاده میشود.
انتخاب نوع اسکرو کانوایر، یک تصمیم تجربی یا سلیقهای نیست؛ بلکه نتیجه تحلیل دقیق شرایط فرآیندی، نوع ماده و هدف انتقال است. در همین نقطه است که تفاوت میان یک سازنده صرف و یک مجموعه مهندسی واقعی مشخص میشود.
انواع اسکرو کانوایرهای انتقال مواد
با توجه به نوع مواد، شرایط کاری و هدف مورد نظر، اسکرو کانوایرها در انواع مختلفی طراحی و ساخته میشوند. در ادامه به رایجترین انواع اسکروها و کاربرد هرکدام اشاره میشود.

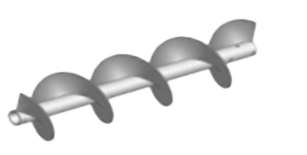

۱. اسکرو استاندارد(Standard screw)
رایجترین نوع اسکرو بوده و برای انتقال طیف وسیعی از مواد پودری، گرانولی و دانهای مورد استفاده قرار میگیرد.
این نوع اسکرو قادر است در شرایط کاری سخت و بصورت افقی یا عمودی و یا تحت زاویه کار کند.
توانائی جا به جایی و حمل مقدار زیادی از مواد را دارا می باشد.
۲. اسکرو با پرههای نواری (Ribbon)
این اسکرو بیشتربرای انتقال مواد چسبناک، لزج یا خمیری استفاده میشود. این نوع طراحی مانع از چسبیدن مواد به دیواره یا محور مرکزی میگردد و با ساختاری یکپارچه، جابجایی یکنواخت مواد را تضمین میکندو باعث می شود موتور محرک تحت فشار قرار نگیرد.
۳. اسکرو با پرههای بریدهشده (Cut Flight)
اسکرو با پره های بریده شده عموما با دورهای بالاتر کار میکند و مناسب انتقال مواد سبک، ریز و دانه ها یا پوسته غلات می باشند.
این نوع اسکرو علاوه بر مخلوط کردن مواد حین حرکت باعث جداسازی ذراتی مثل شن و ماسه ار مواد دیگر نیز میگردد.
4. اسکرو پارویی یا پدالدار (Paddle Screw)
اسکرو پارویی در واقع همان ساختار اسکروهای ساده را دارد با این تفاوت مه مارپیچ ها بصورت کاردک های بروی شفت چیده و نصب می شوند.
این نوع اسکروها عمدتاً برای انتقال های شیب دار استفاده میشوند که نیاز به سرعت بالا ندارند اما ممکن است در فرایند انتقال کلوخه های مواد به ذرات ریزتر تبدیل شوند.
پدالها در این مارپیچ ها میتوانند بسته به نیاز، ثابت یا قابل تنظیم باشند.
5. اسکرو با گام کوتاه (Short Pitch Screw)
برای انتقال مواد سنگین با سایش بالا و ساینده استفاده میشود. این نوع اسکرو گشتاور بیشتری ایجاد میکند، اما ظرفیت حجمی انتقال آن پائین تر است.
از مزیت های این مدل مارپیچ آن است که به موتور محرک فشار کمتری وارد می شود.
اساسا درمواقعی زمان ماندگای مواد در طول مسیر بیشتر باشد و به انتقال مواد کمتری نیاز باشد مورد استفاده قرار میگیرد.
6. اسکرو با پرههای منقطع (Interrupted Flight)
این اسکرو برای انتقال مواد لزج و چسبناک یا خمیری بکار می رود.
مشابه اسکرو نواری بوده اما با حرکت و همزدن بیشتر در حین انتقال طراحی شده است.
7. اسکرو مخروطی (Conical Screw)
اسکروهای مخروطی بمنظور فشرده سازی مواد در حین جا به جایی و همچنین در جاهای که احتمال پل زدن مواد یا ایجاد حفره وجود دارد استفاده می شود.
جهت ایجاد جریان جرمی یکنواخت در هنگام تخلیه از قیف یا مخزن نیز قابل استفاده میبا شد.
8. اسکرو بدون محور (Shaftless Screw)
این نوع اسکرو تقریبا خاص و پرکاربرد است و برای موادی که دارای غلظت یا ویسکوزیته بالای باشد و یا موادی که ممکن است در حین چرخش مارپیچ بدور محور آن بپیچد و یا مواد از قیف به سختی پایین برود استفاده می شود.
برای انتقال مواد دشوار، چسبناک یا غیر روانجریان از قیف یا مخزن کاربرد دارد.
اغلب این نوع اسکرو آرام گرد هستن و در مکان های امکان نصب یاتاقان در انتهای مارپیچ ندارد و لزوما بصورت غوطه ور هست مورد استفاده قرار میگیرد.
9. اسکرو فشاری (Press Screw)
این اسکرو برای فشردن سازی و چلاندن مواد کاربرد دارد.
در بیشتر مواقع این نوع اسکرو توسط صفحات مشبک احاطه میشود واجازه خروج مایعات را مهیا می کند.
شما میتوانید ساخت پرهاسکرو مورد نیاز خود را از ابتدا تا انتها به ما بسپارید.

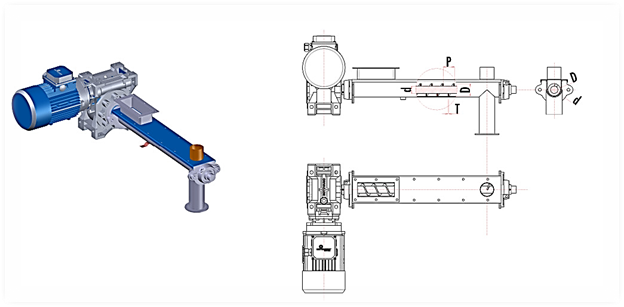

با مطالعهی جدول فنی زیر میتوانید با نکات استاندارد و ملاحظات طراحی و ساخت اسکروهای ساده آشنا شوید.
|
Dimension (mm) – overall dimensions (mm) |
||||||||
|
TØ |
P |
N |
M |
F |
C |
B |
A |
SØ |
|
168 |
172 |
172 |
165 |
246 |
207 |
178 |
115 |
150 |
|
219 |
188 |
188 |
200 |
305 |
258 |
220 |
150 |
200 |
|
273 |
220 |
220 |
238 |
375 |
297 |
277 |
156 |
250 |
|
323 |
243 |
243 |
247 |
440 |
364 |
332 |
195 |
300 |
|
343 |
250 |
250 |
265 |
440 |
384 |
330 |
215 |
315 |
|
368 |
275 |
275 |
285 |
490 |
430 |
382 |
235 |
350 |
|
419 |
290 |
290 |
315 |
550 |
489 |
430 |
270 |
400 |
|
470 |
320 |
320 |
358 |
622 |
548 |
468 |
308 |
450 |
|
530 |
345 |
345 |
330 |
645 |
607 |
525 |
340 |
500 |
|
660 |
410 |
410 |
405 |
780 |
685 |
650 |
355 |
630 |
|
735 |
446 |
446 |
445 |
880 |
761 |
720 |
395 |
700 |
|
840 |
500 |
500 |
500 |
980 |
871 |
830 |
450 |
800 |
|
596 |
610 |
1200 |
1076 |
1020 |
560 |
1000 |
||
|
722 |
740 |
1480 |
1332 |
1270 |
690 |
1250 |
||
سوالات متداول
اسکرو کانوایر چیست؟
اسکرو کانوایر (یا نوار نقاله حلزونی، ماردون، مارپیچ) یک دستگاه مکانیکی ساده و پرکاربرد برای انتقال مواد فلهای پودری، گرانولی، دانهای و نیمهجامد است. با چرخش یک پره مارپیچی (فلایت) داخل لوله یا ناودانی U شکل، مواد را به صورت افقی، شیبدار یا عمودی جابهجا میکند. این دستگاه بدون ایجاد آلودگی زیاد و با فضای کم کار میکند.
انواع اسکرو کانوایر کدامند؟
رایجترین انواع عبارتند از:
- افقی (رایجترین)
- شیبدار (تا حدود ۴۵ درجه)
- عمودی
- لولهای (استوانهای)
- U شکل (ناودانی)
- بدون شفت (shaftless – مناسب مواد چسبنده یا مرطوب)
- دوبل یا چند محوره
- منعطف (فلکسیبل) انتخاب نوع بستگی به ماده، زاویه، ظرفیت و شرایط محیطی دارد.
اسکرو کانوایر چه کاربردهایی دارد؟
در صنایع مختلف مثل: سیمان، فولاد، معدن، کشاورزی، غذایی (آرد، شکر، پودرهای خشک)، شیمیایی، پلاستیک، بازیافت، دارویی و خوراک دام. مناسب برای انتقال مواد خشک تا نیمهمرطوب، تغذیه دستگاهها (فیدر)، تخلیه سیلوها و مخلوط کردن سبک مواد.
مزایای اسکرو کانوایر نسبت به دیگر نوار نقالهها چیست؟
- قیمت مناسب و هزینه نگهداری پایین
- فضای اشغالی بسیار کم
- قابلیت انتقال در زوایای مختلف (حتی عمودی)
- بسته بودن مسیر (کمتر آلودگی و گردوغبار)
- امکان چندین ورودی/خروجی
- مناسب مواد ساینده یا چسبنده (با انتخاب جنس مناسب)
معایب اسکرو کانوایر چیست؟
- ظرفیت کمتر نسبت به نوار نقاله تسمهای در مسافتهای طولانی
- مصرف انرژی بالاتر در شیبهای زیاد
- احتمال گرفتگی در مواد خیلی چسبنده یا مرطوب (مگر بدون شفت)
- سایش پره و بدنه در مواد خیلی ساینده (نیاز به جنس هاردوکس یا استیل ضد سایش)
- محدودیت در انتقال مواد شکننده یا خیلی بزرگ
قیمت اسکرو کانوایر چقدر است؟
قیمت ثابت نیست و به عوامل زیادی بستگی دارد: طول، قطر، جنس (فولاد کربنی، استیل ۳۰۴/۳۱۶)، نوع (با شفت یا بدون)، موتور و گیربکس، شیب، ظرفیت و سفارشی بودن. معمولاً از حدود ۴۰–۵۰ میلیون تومان برای مدلهای کوچک و ساده شروع میشود و تا چند صد میلیون برای مدلهای بزرگ، استیل یا عمودی میرسد. برای قیمت دقیق، مشخصات مورد نیازتان را بفرستید تا استعلام رایگان بدهیم.
ظرفیت اسکرو کانوایر چقدر میتواند باشد؟
ظرفیت از ۱–۲ مترمکعب در ساعت (مدلهای کوچک آزمایشگاهی) تا بیش از ۱۰۰–۲۰۰ مترمکعب در ساعت (مدلهای صنعتی بزرگ) متغیر است. ظرفیت به قطر پره، سرعت چرخش، گام پره، جنس ماده و شیب بستگی دارد. فرمول تقریبی: ظرفیت ≈ (π × قطر² × گام × سرعت × چگالی ماده × ضریب پرشدگی) / ۴
جنس اسکرو کانوایر معمولاً چیست و کدام مناسب است؟
- فولاد کربنی معمولی: ارزانترین، برای مواد غیرخورنده
- استیل ۳۰۴: مقاوم به خوردگی، صنایع غذایی و شیمیایی
- استیل ۳۱۶: مقاومت بالاتر به اسیدها و نمک
- هاردوکس یا ضد سایش: برای مواد معدنی ساینده بدون شفت معمولاً از استیل یا پلیمرهای مقاوم ساخته میشود.
اسکرو کانوایر بدون شفت بهتر است یا با شفت؟
بدون شفت (shaftless): برای مواد چسبنده، مرطوب، ویسکوز یا فیبری (مثل لجن، ضایعات غذایی) عالی است؛ گرفتگی کمتری دارد و ظرفیت بالاتری در طول زیاد میدهد. با شفت: ارزانتر، برای مواد خشک و روان مناسبتر، اما در مواد چسبنده ممکن است گیر کند.
چگونه اسکرو کانوایر مناسب سفارش دهیم؟
کافی است این مشخصات را بگویید: نوع ماده (نام + چگالی + اندازه ذرات + رطوبت)، ظرفیت مورد نیاز (m³/h)، طول انتقال، زاویه شیب، جنس دلخواه، محیط کاری (دما، خورندگی) و هر نیاز خاص (چند ورودی/خروجی، فیدر و…). ما مشاوره رایگان میدهیم و نقشه اولیه + قیمت تقریبی ارسال میکنیم.
