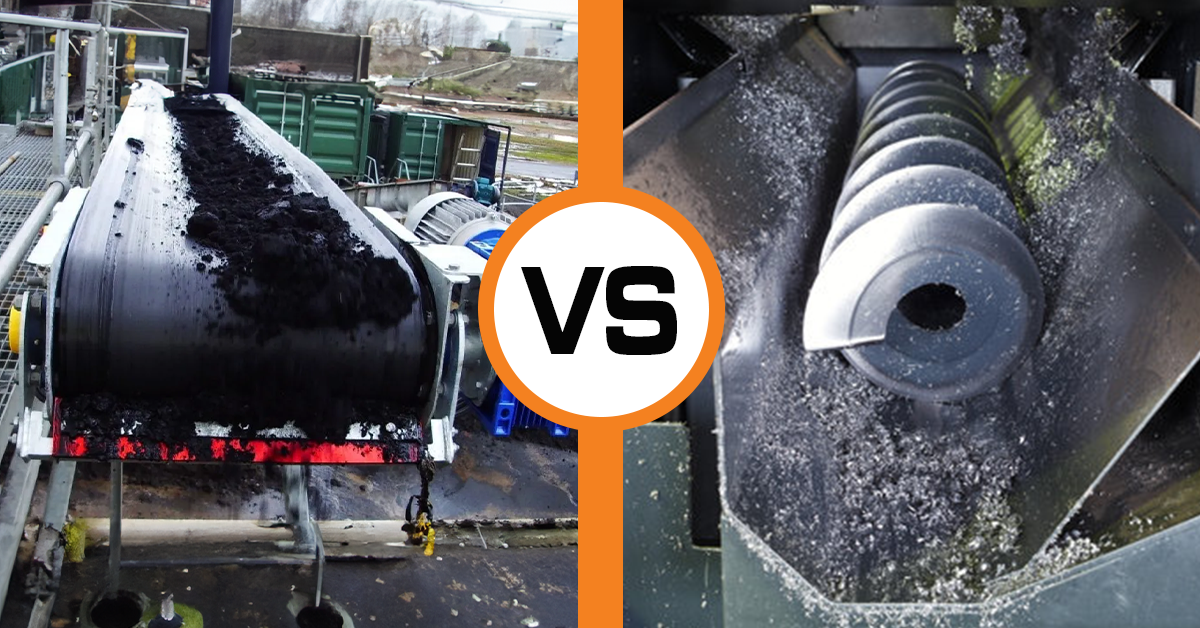

مقایسه اسکرو کانوایر با نوار نقاله و سیستمهای پنوماتیک؛ کدام برای کارخانه شما اقتصادیتر است؟
در دنیای صنعت، انتخاب سیستم انتقال مواد فلهای یکی از تصمیمهای استراتژیک است که میتواند تفاوت چند صد میلیونی تا چند میلیارد تومانی در هزینههای سالانه کارخانه ایجاد کند. اسکرو کانوایر، نوار نقاله صنعتی و سیستمهای پنوماتیک سه گزینه اصلی هستند که هر کدام در شرایط خاصی برتری اقتصادی و فنی دارند. این مقاله با تمرکز بر مقایسه اسکرو کانوایر و نوار نقاله (و همچنین مقایسه پنوماتیک و اسکرو کانوایر) به شما کمک میکند تا بفهمید اقتصادیترین سیستم انتقال مواد برای شرایط خاص کارخانهتان کدام است. برای اطلاعات بیشتر در مورد طراحی و تأمین میتوانید به صفحه اسکرو کانوایر مراجعه کنید.
اسکرو کانوایر – انتخاب اول برای مسافتهای کوتاه و بودجه محدود
اسکرو کانوایر (Screw Conveyor یا پیچ انتقالدهنده) سیستمی مکانیکی بسیار ساده است که از یک شفت مرکزی (لوله یا میلگرد) و تیغههای مارپیچ (فلایت) تشکیل شده و داخل لوله یا ناودان U شکل میچرخد. مواد توسط نیروی هلدهنده فلایت به جلو رانده میشوند.
مزایای اقتصادی و فنی برجسته:
- هزینه اولیه پایین (معمولاً ۳۰–۶۵٪ ارزانتر از نوار نقاله همظرفیت و هممسافت)
- مصرف برق بسیار کم (۰.۴ تا ۵ kW برای ظرفیت ۵–۱۰۰ تن در ساعت)
- اشغال فضای بسیار محدود – ایدهآل برای کارخانههایی با پلان تنگ یا نیاز به انتقال عمودی کوتاه
- نگهداری ساده و ارزان: سرویس دورهای بلبرینگها، کاسهنمد، چک کردن فلایت و شفت
- کنترل خوب نشت مواد و گردوغبار (بهخصوص نوع Tube یا بسته کامل)
- امکان نصب با شیب تا ۳۰–۴۵ درجه (با طراحی مناسب فلایت)
- مناسب مواد پودری، گرانولی، خمیری، کیک فیلتر، لجن و برخی مواد نیمهجامد
محدودیتها و هزینههای پنهان:
- طول مؤثر یک قطعه معمولاً ۱۵–۴۰ متر (بیش از این نیاز به چند مرحله و اتصالات دارد)
- افت ظرفیت شدید در شیب بالای ۲۵ درجه (گاهی تا ۶۰–۷۰٪ کاهش)
- گرفتگی و توقف مکرر در مواد چسبناک، فیبری (مثل سبوس، تفاله چغندر)، خیلی مرطوب یا خیلی داغ
- سایش سریع فلایت و بدنه در مواد ساینده (سیمان، سیلیس، سنگ آهک تیز، کک متالورژی)
- حداکثر ظرفیت واقعی در ایران اغلب تا ۱۲۰–۱۸۰ تن در ساعت (سایزهای خیلی بزرگ کمتر ساخته میشود)

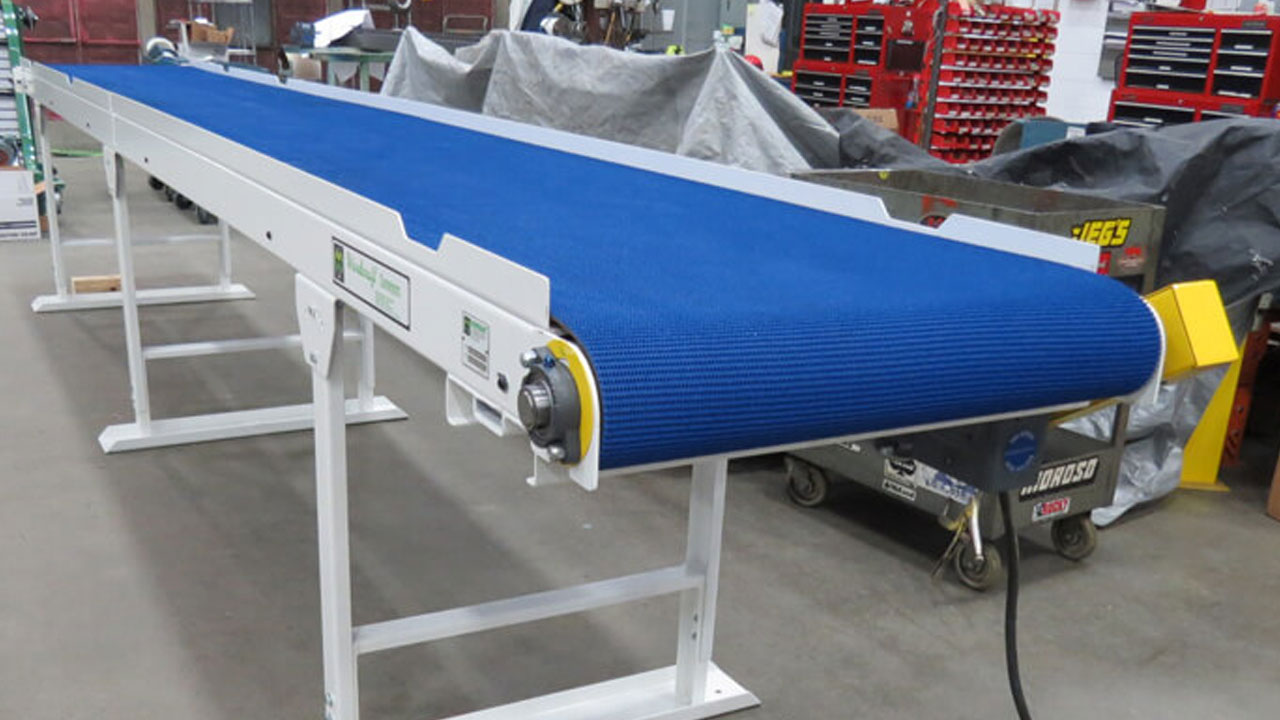

نوار نقاله تسمهای – سلطان مسافتهای بلند و ظرفیتهای بالا
نوار نقاله (Belt Conveyor) از تسمه بسته (لاستیکی EP، NN یا Steel Cord) تشکیل شده که روی غلتکهای ناقل و برگشتی حرکت میکند. درام محرک، تنشنر و سیستم کنترل سرعت اجزای اصلی هستند.
مزایای اقتصادی کلیدی:
- پوشش مسافت بدون محدودیت واقعی (از ۵۰ متر تا چند کیلومتر در معادن بزرگ)
- ظرفیت بسیار بالا (۵۰ تا ۱۲۰۰۰ تن در ساعت در پروژههای سنگین)
- مصرف انرژی ویژه (kWh/تن·متر) در مسافتهای بالای ۱۵۰ متر معمولاً بهتر از اسکرو و پنوماتیک
- مناسب انواع مواد: پودری، گرانولی، تکهای، بلوکی، کیسهای، حتی سنگ معدن بزرگ
- امکان بارگیری/تخلیه در چندین نقطه مسیر با استفاده از تریپر یا اسکروپر
- طول عمر تسمههای باکیفیت در شرایط معمولی ۶–۱۵ سال
معایب و هزینههای مهم:
- هزینه اولیه ۲.۵ تا ۷ برابر اسکرو در شرایط مشابه
- نیاز به فضای افقی و ارتفاع زیاد (حداقل ۱.۵–۲.۵ متر ارتفاع غلتکها)
- نگهداری سنگینتر: تنظیم مداوم تنشن، تعویض غلتکهای فرسوده، تعمیر پارگی تسمه، تمیزکاری
- تولید گردوغبار زیاد در مواد خشک ریزدانه (اغلب نیاز به سیستم Bag Filter یا Water Spray)
- حساسیت به شرایط جوی (باران شدید باعث لیز خوردن تسمه، یخزدگی در زمستان، دمای بالای ۸۰ درجه باعث آسیب تسمه)
- هزینه تعویض تسمه در پروژههای بزرگ میتواند چند صد میلیون تومان باشد
سیستم پنوماتیک – انعطافپذیری حداکثری با قیمت بالا
سیستم پنوماتیک مواد را با جریان هوای فشرده (Pressure) یا خلأ (Vacuum) داخل لوله منتقل میکند. دو نوع اصلی: رقیقفاز (سرعت ۱۵–۳۰ m/s) و متراکمفاز (۳–۱۰ m/s، غلظت بالاتر).
مزایای کلیدی:
- انعطافپذیری بینظیر مسیر: افقی + عمودی + خمهای متعدد + حتی مسیرهای ۳بعدی
- کنترل کامل گردوغبار و آلودگی (سیستم بسته)
- مناسب ارتفاع زیاد (۳۰–۱۲۰ متر بدون مشکل مکانیکی)
- بهداشت عالی – استاندارد صنایع غذایی، دارویی، آرایشی و نانو مواد
- سایش بسیار کم در مواد غیرساینده (عدم تماس قطعات مکانیکی)
معایب اقتصادی سنگین:
- مصرف برق بسیار بالا (۵–۲۵ برابر اسکرو در ظرفیت مشابه)
- هزینه اولیه خیلی زیاد (کمپرسور بزرگ، لولهکشی دقیق، سیلوهای جداکننده، فیلترهای HEPA)
- حساسیت شدید به رطوبت مواد، چسبندگی، ذرات بزرگ و چگالی بالا
- افت فشار در مسافتهای طولانی → نیاز به بوستر یا چند کمپرسور
- هزینه نگهداری کمپرسور، فیلترها و مصرف برق سالانه بسیار قابل توجه
جدول مقایسه جامع (شرایط ایران ۱۴۰۴–۱۴۰۵)
| معیار | اسکرو کانوایر | نوار نقاله | پنوماتیک |
| هزینه اولیه (نسبی) | ★☆☆ | ★★☆ | ★★★ |
| مصرف انرژی (kWh/تن·m) | کم | متوسط | خیلی بالا |
| مسافت بهینه | تا ۴۰ m | ۵۰ m تا چند km | تا ۳۰۰–۷۰۰ m |
| ظرفیت معمول | ۵–۱۸۰ t/h | ۵۰–۱۲۰۰۰ t/h | ۱–۱۲۰ t/h |
| کنترل گردوغبار | خوب | متوسط–ضعیف | عالی |
| هزینه نگهداری سالانه | کم | متوسط | بالا–خیلی بالا |
| انعطافپذیری مسیر | کم | متوسط | عالی |
| مناسب مواد چسبناک | ضعیف | متوسط | ضعیف–متوسط |
| مناسب مواد ساینده | متوسط (با پوشش) | خوب | ضعیف–متوسط |
| طول عمر مفید تقریبی | ۸–۱۵ سال | ۱۰–۲۰ سال | ۱۲–۱۸ سال |
مثالهای واقعی از صنایع ایران – کدام سیستم برنده شد؟
- کارخانه سیمان: اسکرو برای انتقال پودر سیمان از سیلو به هاپر (مسافت کوتاه)، نوار نقاله برای انتقال سنگ آهک خردشده از معدن به سنگشکن (مسافت ۵۰۰–۲۰۰۰ متر)
- کارخانه آرد و غلات: ترکیبی از اسکرو (تغذیه آسیاب) + پنوماتیک متراکمفاز (انتقال آرد به سیلوهای بستهبندی با الزام بهداشتی بالا)
- معادن سنگ آهن/مس: نوار نقاله تسمهای Steel Cord با ظرفیت ۲۰۰۰–۵۰۰۰ تن در ساعت (اسکرو و پنوماتیک اینجا اقتصادی نیستند)
- کارخانههای پلاستیک گرانول: اغلب پنوماتیک رقیقفاز برای انتقال گرانول سبک در مسیرهای پیچیده داخل سوله
- کارخانه گچ و پودرهای معدنی: اسکرو کانوایر غالب است (مسافت کوتاه + مواد پودری + بودجه محدود)
محاسبه تقریبی TCO (هزینه کل مالکیت) – یک مثال ساده
فرض کنید کارخانهای با ظرفیت ۵۰ تن در ساعت، مسافت ۸۰ متر، مواد پودری نیمهساینده:
- اسکرو: سرمایه اولیه ≈ ۴۵۰ میلیون + انرژی سالانه ≈ ۸۰ میلیون + نگهداری ≈ ۳۰ میلیون → TCO ۱۰ ساله ≈ ۱.۳ میلیارد تومان
- نوار نقاله: سرمایه اولیه ≈ ۱.۲ میلیارد + انرژی ≈ ۱۲۰ میلیون + نگهداری ≈ ۸۰ میلیون → TCO ۱۰ ساله ≈ ۲.۴ میلیارد تومان
- پنوماتیک: سرمایه اولیه ≈ ۲.۱ میلیارد + انرژی ≈ ۴۵۰ میلیون + نگهداری ≈ ۱۵۰ میلیون → TCO ۱۰ ساله ≈ ۶.۸ میلیارد تومان
→ در این مثال اسکرو به وضوح اقتصادیتر است. اما اگر مسافت ۴۰۰ متر شود، نوار نقاله جلو میافتد.
توصیه نهایی و نکات کلیدی برای تصمیمگیری
- ابتدا نوع ماده، ظرفیت، مسافت، ارتفاع و الزامات بهداشتی را دقیق مشخص کنید.
- مصرف انرژی را برای ۷–۱۰ سال آینده با تعرفه برق صنعتی محاسبه کنید.
- در مواد ساینده، سرمایهگذاری روی متریال مقاوم (هاردوکس ۴۰۰/۶۰۰، استنلس ۳۱۶L، پوشش سرامیکی) معمولاً در سال دوم برمیگردد.
- تست مواد (Pilot Test) قبل از خرید بزرگ ضروری است.
- اغلب بهترین جواب ترکیبی است: نوار نقاله در خط اصلی + اسکرو در نقاط تغذیه/تخلیه + پنوماتیک در بخشهای حساس.
